Vorteile von SPICA Plastics
SPICA Plastics ermöglicht die zerstörungsfreie Prüfung ohne Oberflächenbehandlung, ist schnell und lässt sich relativ einfach automatisieren. Es liefert zuverlässig objektive Prüfaussagen und ermöglicht darüber hinaus die Bestimmung der Fehlergröße. Damit eignet sie sich sehr gut für vollautomatische Prüfanlagen zur 100%-Prüfung von Bauteilen in der industriellen Fertigungslinie.

Funktionsweise und Anwendung von SPICA Plastics
Die sich beim Laserkunststoffschweißen bildende Schweißnaht befindet sich in aller Regel im Überlappstoß zwischen den beiden Fügepartnern und nicht an deren Oberfläche. Bei der Methode SPICA Plastics wird das Bauteil nach dem Schweißprozess nochmals über Wärmestrahler aktiv angeregt. Dabei wird der Abfluss der eingebrachten Wärmeenergie vom einen in den anderen Fügepartner betrachtet, wobei die Schweißnaht die Schnittstelle bildet. Kommt es zu Störungen des Wärmeflusses, z. B. durch Schweißnahtunterbrechungen bzw. einem schlechten (thermischen) Kontakt, ändert sich die an der Bauteiloberfläche detektierte Wärmesignatur, welche wiederum als Überwachungsgröße und zur Bildverarbeitung genutzt wird. Somit kann beispielsweise eine fehlerhafte oder fehlende Befestigung eines Kunststoffdeckels, welche bei einer visuellen Betrachtung völlig unauffällig ist, zuverlässig detektiert werden. Die Abb. 1 (links, rote Ellipse) zeigt eine fehlende Schweißnaht zwischen einer Steuereinheit und ihrem Kunststoffdeckel, die Abb. 1 (rechts, grüne Ellipse) ist eine Referenzmessung an einer fehlerfreien Schweißnaht.

SPICA Plastics in verschiedenen Systemausführungen erhältlich
INTEGO bietet SPICA Plastics in verschiedenen Systemausführungen an, angefangen von kostengünstigen Tischsystemen über halbautomatische Systeme für den Laboreinsatz (siehe Abb. 2) bis hin zu vollautomatischen Inline-Systemen, die sich für die Integration in eine Großserienproduktionslinie eignen. Die räumliche Auflösung und die Zykluszeit können an die spezifischen Bedürfnisse angepasst werden, ebenso wie die Schnittstelle zur Automatisierung und verschiedene statistische Auswertungsmethoden.

Kontakt:
INTEGO GmbH
Dr. Dieter Karg
Henri-Dunant-Straße 8
D-91058 Erlangen
Phone +49 9131 61082-250
Email dieter.karg@intego.de

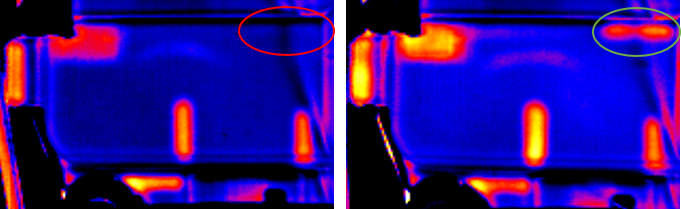

Abb. 1: Fehlende Schweißnaht zwischen Abdeckung und Steuereinheit (links, rote Ellipse) und Referenzmessung (rechts, grüne Ellipse)

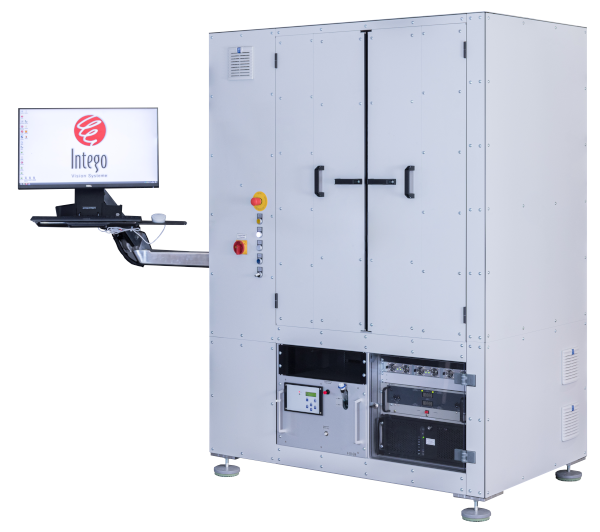

Abb. 2: SPICA Plastics – Halbautomatisches System für den Laboreinsatz
