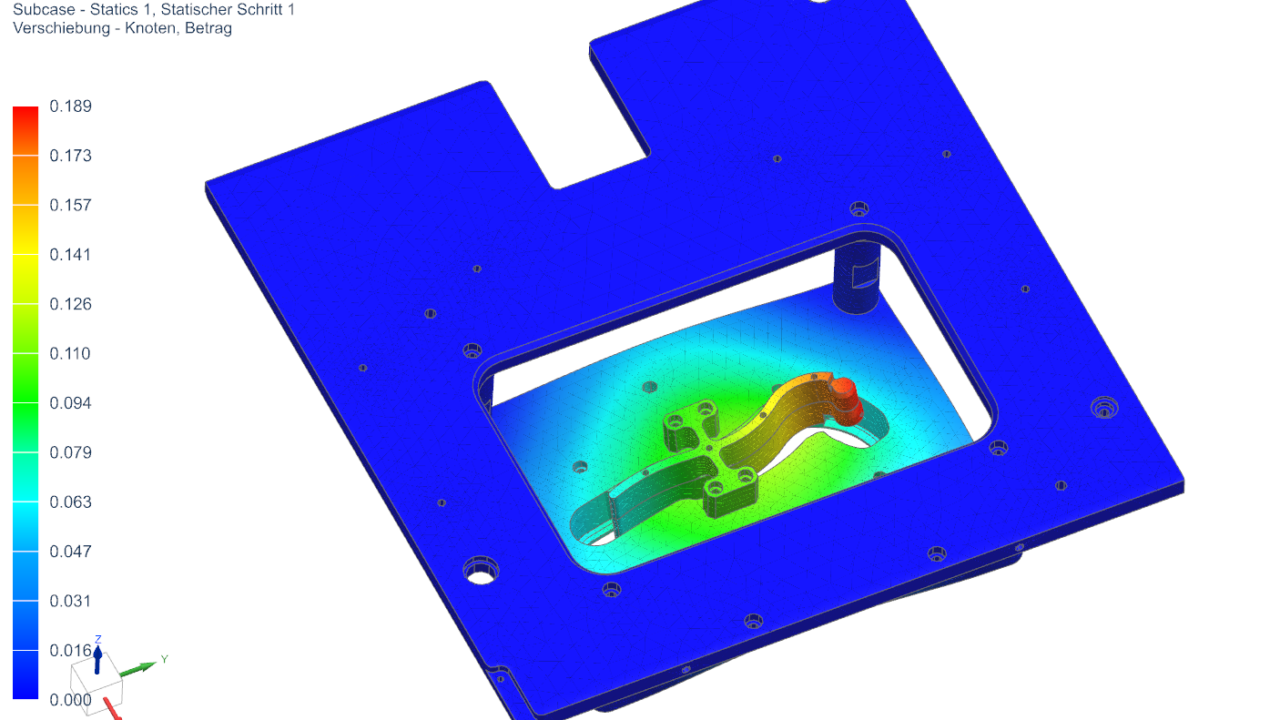

Die Finite-Elemente-Methode (FEM) ist ein unverzichtbares Werkzeug in der modernen Konstruktion und Produktentwicklung. Mit Siemens NX und dem Modul NX Nastran stehen umfangreiche Möglichkeiten zur Verfügung, um mechanische Strukturen präzise zu analysieren und Optimierungen bereits in einer frühen Entwicklungsphase vorzunehmen.
Methodische Grundlagen
Mit NX Nastran lassen sich verschiedene Simulationsarten abbilden:
• Lineare und nichtlineare Strukturmechanik
• Thermische Analysen
• Dynamische Untersuchungen (Eigenfrequenzen, Schwingungsverhalten)
• Bruch- und Lebensdaueranalysen
Durch die Integration in Siemens NX erfolgt die Modellierung direkt aus dem CAD-Datensatz, wodurch konsistente und zeiteffiziente Berechnungen ermöglicht werden.
Anwendungsfelder
Die FEM-Berechnung mit Siemens NX bietet praxisnahe Unterstützung bei:
• Bauteiloptimierungen in Kunststoff- und Metallanwendungen
• Beurteilung der Herstellbarkeit und Stabilität von Spritzgießwerkzeugen
• Vorhersage von Verformungen und Spannungen bei komplexen Baugruppen
• Integration von Füllsimulationen im Konstruktionsprozess
Vorteile für die Entwicklung
• Frühzeitige Erkennung potenzieller Schwachstellen im Design
• Reduzierung von Iterationen in der physischen Prototypenphase
• Höhere Produktzuverlässigkeit und Lebensdauer
• Wirtschaftlichere Auslegung von Werkzeugen und Bauteilen
Praxisbezug
Unsere langjährige Erfahrung in Konstruktion und Simulation ermöglicht es, die FEM-Methodik gezielt in Entwicklungsprojekte einzubringen. Besonders im Bereich kunststoffgerechter Bauteile unterstützt FEM die Bewertung von Designvarianten und die sichere Auslegung für die Serienfertigung.
